Координатно-расточной станок

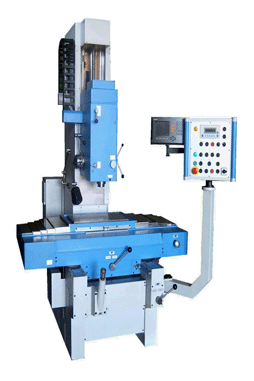

Станок координатно-расточной одностоечный с цифровой индикацией особо точный модели 2431СФ10 Станок координатно-расточной одностоечный с цифровой индикацией особо точный 2431СФ10
предназначен для выполнения чистовых операций в деталях массой до 250 кг, где требуется особая точность взаимного расположения обрабатываемых отверстий и поверхностей. Благодаря своей конструкции и техническим возможностям станок удовлетворяет требованиям обработки прецизионных деталей приборостроительной, часовой, радиотехнической, а также других отраслей промышленности. На станке можно выполнять следующие виды работ: сверление, рассверливание, развертывание, растачивание отверстий, подрезку торцов, чистовое фрезерование, нарезание резьбы метчиком, точную разметку шаблонов, контроль линейных размеров и межцентровых расстояний. Станок модели 2431СФ10 изготавливаются из станков незавершённого производства каунасского завода координатных станков, по документации и чертежам этого производителя без применением узлов станков и деталей бывших в употреблении. В производстве применяются двигателя и привода немецкой фирмы "LENZE" .Электросхема станка разработана на основе контроллера фирмы "SIEMENS",вместо существующих ранее систем отсчёта только по двум координатам, нами применяется надежная трёхкоординатноая система "HEIDENHAI" ND-780, которая позволяет отслеживать не только перемещения стола( как у всех остальных координатных станках), но и перемещение гильзы шпинделя , что увеличивает линейную точность обработки отверстий по вертикали, а так же упрощает работу оператора-станочника. По осям перемещения стола введены микроподачи, которые позволяют путём нажатия кнопки пульта управления перемещаться на 1 или 10 или 100 мкм, чего не было в предыдущих моделях, а это весьма удобно при работе и ускоряет работу оператора. Так же обороты шпинделя во всём диапазоне на нашем станке регулируются бесступенчато Новый поворотный пульт управления станком позволяет оператору всегда находится в месте , удобным для настройки и обработки любой детали. Любое управление станком можно выполнить с пульта, включая подачу по осям на 1 мкм. Компактный электошкаф станка размещён сзади на станине станка( смотри фото), занимает мало места и что важно не требует громоздких дополнительных соединений со станком( дополнительные соединения могут приводить к нестабильной работе оборудования). Весь электромонтаж выполняется у нас и у потребителя необходимо только подать напряжение и станок готов к работе.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ | Наименование параметра | Данные | | Класс точности станка по ГОСТ 8-82Е Ширина рабочей поверхности стола по ГОСТ 6464-78, мм Длина рабочей поверхности стола, мм Количество Т- образных пазов по ГОСТ 6569-75 Ширина среднего паза по ГОСТ 1574-75, мм Ширина остальных пазов, мм Расстояние между пазами по ГОСТ 6569-75, мм Перемещение стола по ГОСТ 6464-78, мм: продольное поперечное Пределы рабочей скорости перемещения стола мм/мин Скорость быстрого перемещения стола, мм/мин Расстояние от оси шпинделя до колонны, мм Расстояние от торца шпинделя до рабочей поверхности стола, мм: наименьшее наибольшее Наибольший ход гильзы шпинделя, мм Наибольший ход шпиндельной головки, мм Скорость перемещения шпиндельной головки, мм/мин Пределы частоты вращения шпинделя, об/мин Механические подачи шпинделя, мм/об Обозначение конца шпинделя по ГОСТ 24644-81 | С 320 560 5 12Н8 (+0,027) 12 (+0,18) 63 400 250 1...1200 (бесступенчатое регулирование) 2000 320 50 575 125 400 1200 10...3000 (бесступенчатое регулирование в 1-ом диапазоне скоростей) 0,02; 0,03; 0,05; 0,08; 0,12; 0,20 30 | | Степень точности конуса шпинделя по ГОСТ 19860-74 Наибольший диаметр сверления по стали в сплошном материале, мм Максимальный момент на шпинделе, Н ∙м Диаметр передней опоры шпинделя, мм Наибольший диаметр растачивания, мм Наибольший диаметр фрезы при фрезеровании, мм Дискретность отсчета 3-х осевого блока УЦИ, мм Точность установки координат, мм Наибольшая масса обрабатываемой детали, кг Масса станка без принадлежностей, кг Габаритные размеры станка, мм: высота длина ширина Элетрооборудование Питающая электросеть Напряжение цепей управления Напряжение местного освещения Количество электродвигателей на станке Электродвигатель главного привода: тип асинхронный номинальная частота вращения, мин-1 номинальный крутящий момент на валу, Н∙м мощность, kW Электродвигатели перемещения стола, салазок: тип синхронный номинальная частота вращения, мин-1 номинальный крутящий момент на валу, Н∙м мощность, kW Электродвигатель перемещения шпиндельной головки: тип асинхронный, трехфазный номинальная частота вращения, мин-1 мощность, kW Общая установленная мощность станка, kW, не более | АТ3 20 52 60 220 63 0,001 0,002 250 2600 2300 1900 1580 3 ~ 50Hz 380V - 24V - 24V 4 Lenze MCS14H32-RS0B0 3225 14 4,7 Lenze MCS06I41-RS0B0 4050 1,5 0,64 АИР63В2У3 2730 0,55 7 | Вес станка - Брутто-3300 кг. Нетто - 3000 кг. Базовая комплектация станка координатно-расточного мод. 2431SF10. | Обозначение | Наименование | Кол-во | Примечание | | 2431СФ10 | Станок в сборе | | | | Входят в комплект и стоимость станка | | | | | | | | Втулка переходная 30/1 | 1 | | | | Втулка переходная 30/2 | 1 | | | | Индикатор часового типа | 1 | | | | Набор зажимных инструмен. | 1 комплект | | | | Ступенчатые блоки | 1 комплект | | | | | | | | ОВ-31 | Опора виброизоликующая | 3 | | | Принадлежности за отдельную плату | | | Стол круглый поворотный | 1 | Ø305мм лимб-1мин,нониус-10сек | По запросу | | | Стол универсальный поворотный | 1 | Ф250 мм лимб-1мин,нониус-10сек | По запросу | | | Центроискатель рычажный | 1 | | По запросу | | | Центроискатель оптический | 1 | | По запросу | | | Рискообразователь | 1 | | По запросу | | | Головка расточная | 1 | Ф2...26 мм | По запросу | | | Головка расточная | 1 | Ф10...75 мм | По запросу | | | Головка расточная прецизионная | 1 | Ф8...280 мм | По запросу | | | Патрон сверлильный с переходной оправкой | 1 | Ф1...10 мм | По запросу | | | Патрон цанг. с к-том цанг | 1 | Ф3...25 мм (15 шт) | По запросму | | | Универсальная расточная головка | 1 | Ф5...250 мм | По запросу | | | Оправка для чистки шпинделя | 1 | | По запросу | | | Борштанга | 1 | Ф15...20 мм | По запросу | | | Борштанга | 1 | Ф20...26 мм | По запросу | | | Борштанга | 1 | Ф30...40 мм | По запросу | | | Борштанга | 1 | Ф38...52 мм | По запросу | | | Борштанга | 1 | Ф50...70 мм | По запросу | | | Калибр | 1 | | По запросу | | | Центр | 1 | | По запросу | | | Втулка переходная 30/1 | 1 | | По запросу | | | Втулка переходная 30/2 | 1 | | По запросу | | | Втулка переходная 30/3 | 1 | | По запросу | | | Тиски прецизионные | 1 | Шир. губок=100 мм | По запросу | | | Фреза | 1 | Ф36 | По запросу | | | Фреза | 1 | Ф60 | По запросу | | | Инструментальный шкаф | 1 | | По запросу | |
|
